氣動礦漿管道取樣機
收藏
一、產品介紹 本氣動礦漿管道自動取樣設備，針對選礦廠的特殊生產條件，可以實現在礦漿管道上自動連續實時取樣的可調式氣動管道礦漿取樣機。通過改變?nèi)訖C的氣動執行機構的速度，可以實現調節取樣量的大小。一旦發生礦漿阻塞取樣管或者需要更換取樣管時，可以在線更換，不用停產維修。采用氣動裝置，使用安全可靠，壽命長，維護量少，專用于礦漿或者溶液，懸濁溶液的管道上取出樣品。

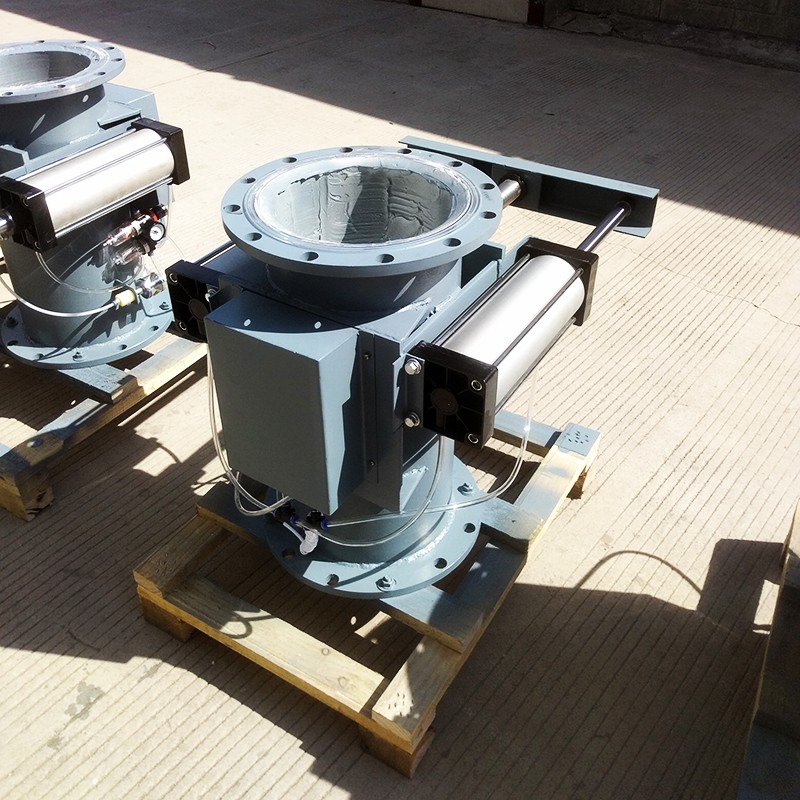

二、工作原理 利用氣動執行機構的伸縮運行，帶動連接桿運動，連接桿帶動滑塊在導軌上方往復運動，滑塊又帶動取樣管往復橫切礦漿流，使得礦漿多部位的樣品流入取樣管，用以提高取樣的均勻性和代表性。
三、性能特點 通過實際在選礦的使用表明本管道取樣機具有較高的取樣代表性和可靠性�？梢杂糜诙喾N流體管道的取樣。其使用特點如下： （1）管道取樣機是一種在礦漿官道上在線實時取樣的自動化設備。 （2）取樣量、取樣時間和間隔可在不停礦的情況下，由使用人員根據實際的使用情況進行設置。 （3）高可靠性，使用壽命長。 （4）為氣動機構，取樣管運行速度較低，使用安全，易于操作。 （5）利用管道取樣機的特殊運行方式，在垂直于礦漿流動方向截取礦漿樣品。使得取樣管截取的礦樣具有很高的取樣均勻性和代表性。 （6）動作方式。當?shù)V漿通過管道取樣機時，取樣管做水平往復運動，直接截取有代表性的樣品，自流輸送到接樣桶中，取樣便捷。 （7）取樣方式。自動連續取樣和手動單次取樣兩種取樣操作方式。 （8）是一種可以改變?nèi)恿看笮〉牡V漿管道取樣裝置，通過改變氣動執行機構的運行速度，改變?nèi)庸芮懈钜缌鞯V漿的速度，改變進入取樣管的礦漿樣品流量，實現調節取樣量的大小。 （9）可以在不停止生產流程的情況下，在線對取樣機的取樣管和其他易損運動部件進行定時檢修和更換。

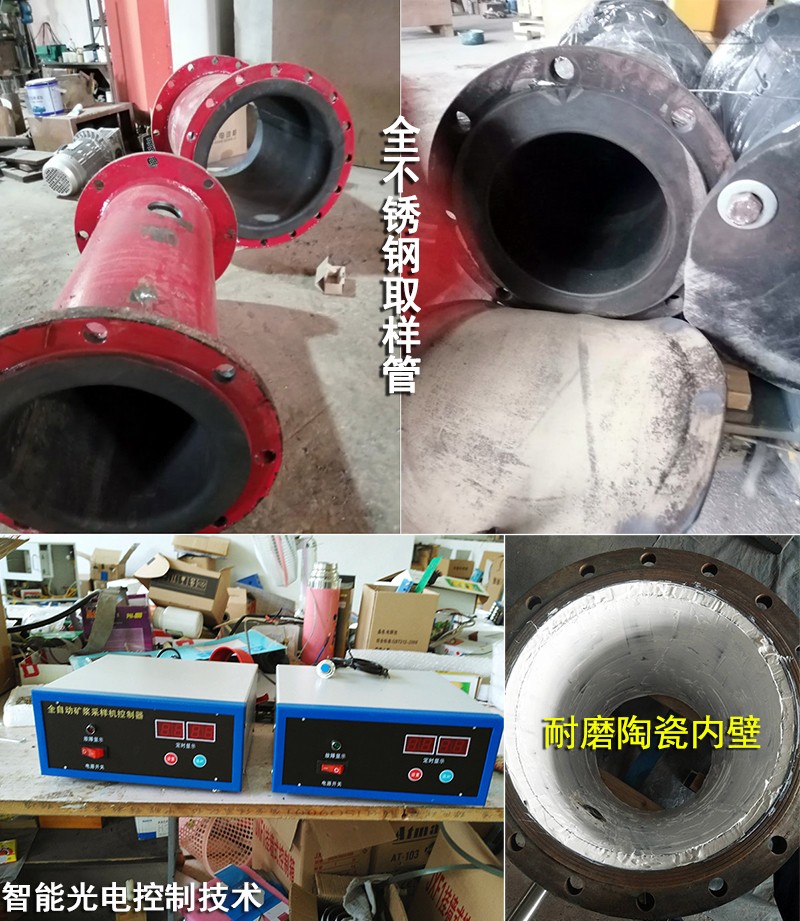

四、技術參數 1、礦漿管道規格：FYDN 根據需要φ50-900mm 可根據客戶管道的實際尺寸訂做 2、技術參數及要求：安裝角度 0~60°；控制器工作電壓 AC380V；取樣周期2~60 分鐘（可調）；取樣時間：3.5s/次。 3、技術參數及要求：取樣機兩端法蘭與礦漿管道法蘭規格必須一致，便于安裝更換。取樣機采用厚壁無縫鋼管，取樣管材質采用 1Cr18Ni9；導向管采用QSn4-4-4；其他部件采用鋼件。每臺取樣機各配控制器一臺

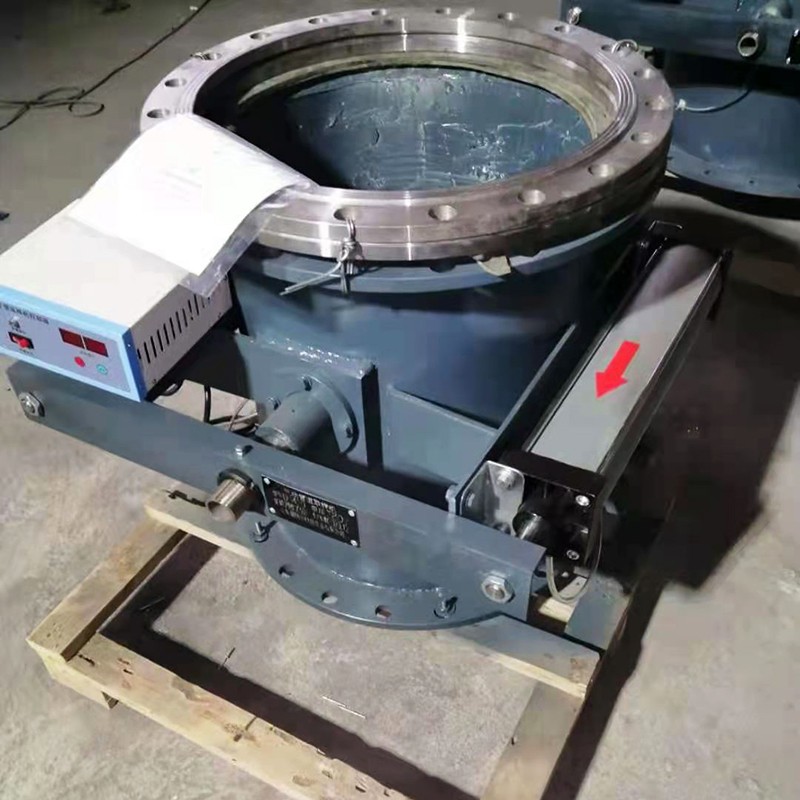

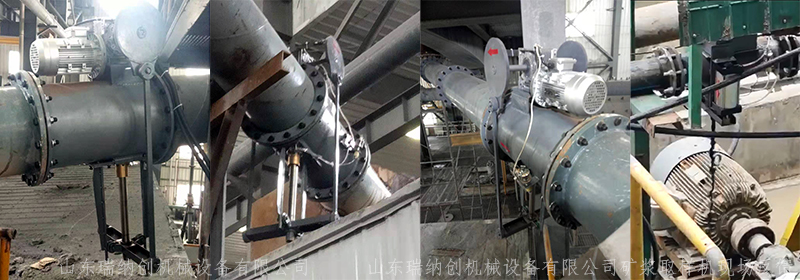

五、操作方法 1.打開電源開關，顯示“0008”即試驗狀態（8 秒）輕按設置鍵，即開始山東瑞納創工作，顯示為“0000”時，電機開始正常工作。 2.按設置鍵小于 2 秒，秒顯示閃爍進入調秒狀態，按選時鍵選擇秒時間，再次按設置鍵小于 1 秒，分顯示閃爍，進入調分狀態，按選時鍵，選擇時間，完成時間調整后，輕按設置鍵保存設置的時間。輕按的時間 ，即開始工作。 3.本機有記憶工能，如果停電后不須調整，待來電后只須輕按設置鍵，即可正常工作。 六、裝箱單 （1）說明書一份 （2）合格證一份 （3）取樣機一臺 （4）控制箱一臺 （5）連接法蘭一組 （6）配套密封圈一組 七、關于發貨 如常規管徑基本當天即可發貨，定制款3天內發貨，物流為京東物流，安全準時到達，送貨上門一站式服務，歡迎您來電垂詢，垂詢熱線：18554219234/18605385211！ 以下是客戶反饋的現場使用情況和我們發貨的現場照片
|
